Włoski producent pomp głębinowych firma EXA Pumps wspólnie z polskim producentem firmą Dambat przedstawia nową serię pomp głębinowych IBO ITALY / FELSOM w wykonaniu ze stali nierdzewnej.

Ekstra wytrzymały silnik głębinowy

4” PRZEZWAJALNE OLEJOWE SILNIKI GŁĘBINOWE

Silniki przeznaczone do pracy w 4” lub większych odwiertach. Bardzo wysokiej jakości oryginalne włoskie materiały, wymagające testy na każdym etapie produkcji oraz fachowa wiedza włoskich inżynierów zapewniają wysoką odporność mechaniczną oraz bardzo dobre własności elektryczne produktu. Wszystkie części mające kontakt z wodą wykonane są ze stali nierdzewnej AISI304. Kabel elektryczny zakończony demontowalną dławicą zapewnia idealną szczelność.

ZEWNĘTRZNA OBUDOWA I PODSTAWA: wykonane ze stali nierdzewnej AISI304. Tuba zewnętrzna wykonana ze stali AISI 304L (niskoemisyjnej) w celu większej ochrony przed korozją w miejscu spawu.

GORNY KORPUS ŁOŻYSKOWY: żeliwo poddane procesowi katoforezy osłonięte pokrywą ze stali nierdzewnej AISI304. Mocowanie do zewnętrznej tuby jest zapewnione przez 4 śruby lub dla silników o mocach większych niż 3HP przez 6 śrub.

DŁAWICA MECHANICZNA: grafit/ceramika wersja standardowa: SIC-SIC (węglik krzemu/ węglik krzemu). Wersja specjalna na zamówienie.

ŁOŻYSKA KULKOWE: odpowiednio zwymiarowane aby zapewnić długowieczność silnika.

STOJAN: z 24 klatkami, zaprojektowany specjalnie dla osiągnięcia maksimum elektrycznej wydajności. Zalany białym, mineralnym o wysokiej rafinacji olejem dopuszczonym do kontaktu z wodą pitną (aprobata F.D.A.).

WYMIENNA DŁAWICA KABLA: zapewnia perfekcyjne uszczelnienie w najcięższych warunkach oraz ułatwia demontaż kabla w celach konserwacyjnych. Konstrukcja dławicy uniemożliwia dostanie się oleju z silnika pod izolację zewnętrzną kabla. Kabel zasilający zgodny z głównymi standardami dotyczącymi wody pitnej (KTW, ACS, WRAS).

WAŁ: część wewnętrzna rotora wykonana ze stopu stali węglowej dla polepszenia właściwości elektrycznych silnika. Zewnętrzna część wału wraz z wieloklinem wykonana jest ze stali nierdzewnej AISI304. W większych silnikach od 3 HP zastosowano stal DUPLEX. Takie połączenie daje idealną odporność przed korozją oraz wysoką odporność mechaniczną niezbędną przy wysokich momentach statycznych.

100% TESTOWANE: wszystkie silniki są testowane na końcu procesu produkcji. Testy obejmują właściwości elektryczne, mechaniczne i testy szczelności.

Charakterystyka techniczna:
FLANSZA PRZYŁĄCZENIOWA SILNIK / POMPA: 4" NEMA STANDARD
STOPIEŃ OCHRONY: IP 68
KLASA ISOLACJI UZWOJENIA: F
WACHANIA NAPIĘCIA: - 10% / + 10%
TEMPERATURA WODY: 00C - 350C lub 320F - 950F
MIN.PRĘDKOŚĆ OPŁYWU WODY: 0,1 m/s
0,328 ft/s
MAX.LICZBA CYKLI START / STOP NA GODZINĘ: 30
MONTAŻ Pionowy i poziomy
MAX.GŁĘBOKOŚĆ ZANURZENIA: 200m
NACISK NA WAŁ OD 0,5 DO 3 HP: 2000 N
OD 3 DO 4 HP: 3000 N
OD 5,5 DO 10 HP: 5000 N

Zużycie/Zapiaszczenie

zapiaszczenie 50g/m3

Wykres wydajności (lata/zapiaszczenie)

ELECTRICAL DATA - 50 Hz

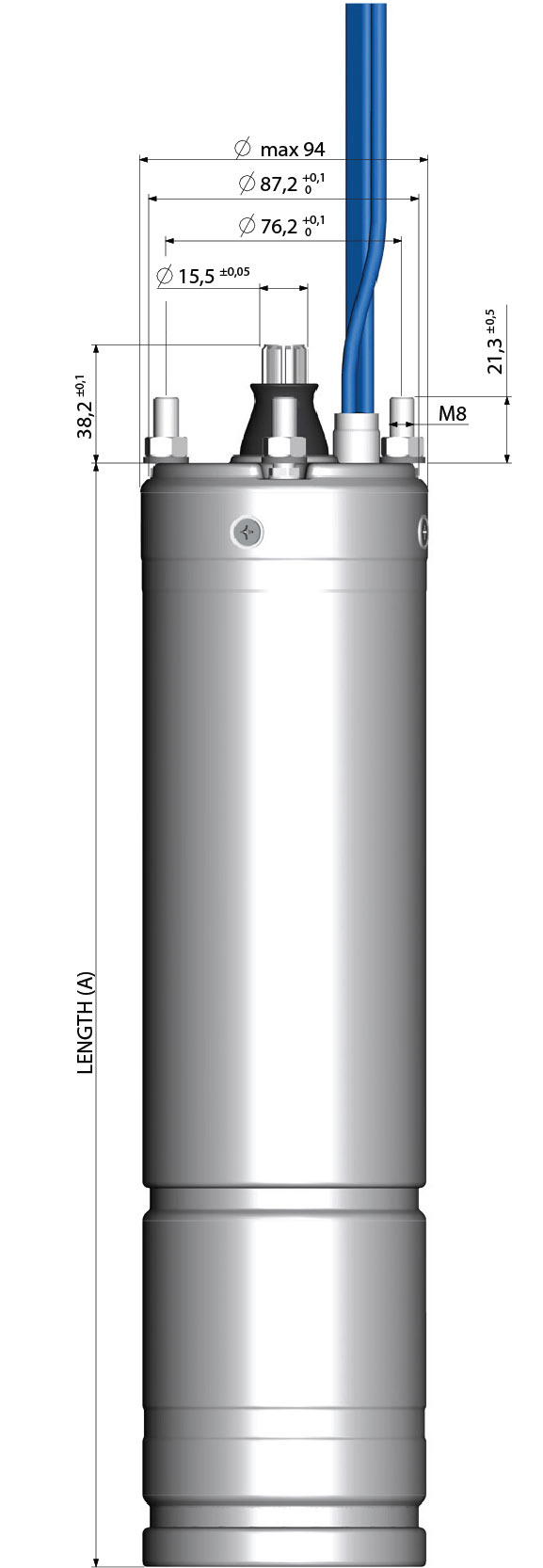

TYPE / TYP P2[HP] P2[kW] Voltage Napięcie [V] Ph Faza In [A] lavv [A] rpm cosφ η [%] Capacitor Kondensator [μF] Thrust load Napór na wał [N] Length A Długość A [mm] Weight Waga [kg] Cable section Średnica kabla [mm2] Cable length Długość kabla [m]
4I0M-S050 0,5 0,37 230 1 3,6 12 2810 0,87 52 20 2000 311,3 6,45 4 x 1,5 1,7
4IOM-S075 0,75 0,55 230 1 4,7 16,5 2810 0,88 57 25 2000 331,3 7,2 4 x 1,5 1,7
4IOM-S100 1 0,75 230 1 5,9 18,9 2825 0,9 62 35 2000 356,3 8,45 4 x 1,5 1,7
4IOM-S150 1,5 1,1 230 1 8,3 26,2 2840 0,91 64 40 2000 386,3 10,2 4 x 1,5 1,7
4IOM-S200 2 1,5 230 1 10,7 35 2845 0,93 66 60 2000 436,3 11,65 4 x 1,5 1,7
4IOM-S300 3 2,2 230 1 15,2 47 2820 0,93 67 80 2000/3000 481,3/505 14,9/15,1 4 x 1,5 1,7
4IOM-S400 4 3 230 1 20,4 86 2850 0,94 72 90 5000 699,5 24,15 4 x 2 2,7
4IOM-S500 5 3,7 230 1 24,5 95 2810 0,95 73 100+315/400 5000 699,5 24,15 4 x 2 2,7
4IOM-S550 5,5 4,07 230 1 26,2 104 2840 0,93 75 120+315/400 5000 799,5 28,95 4 x 2 2,7
ELECTRICAL DATA - 50 Hz
TYPE / TYP P2[HP] P2[kW] Voltage Napięcie [V] Ph Faza In [A] lavv [A] rpm cosφ η [%] Capacitor Kondensator [μF] Thrust load Napór na wał [N] Length A Długość A [mm] Weight Waga [kg] Cable section Średnica kabla [mm2] Cable length Długość kabla [m]
4I0M-T050/4I0M-T050 0,5 0,37 230/400 3 3,6 12 2810 0,87 52 - 2000 311,3 6,45 4 x 1,5 1,7
4IOM-T075/4IOM-T075 0,75 0,55 230/400 3 3,4/2 13,5/8 2830/2835 0,70/0,65 62/63 - 2000 331,3 7,2 4 x 1,5 1,7
4IOM-T100/4IOM-T100 1 0,75 230/400 3 4,1/2,5 15,5/9,4 2820/2825 0,74/0,77 62/63 - 2000 356,3 8,45 4 x 1,5 1,7
4IOM-T150/4IOM-T150 1,5 1,1 230/400 3 5,9/3,4 25/15,5 2820/2825 0,68/0,69 68/68 - 2000 371,3 9,35 4 x 1,5 1,7
4IOM-T200/4IOM-T200 2 1,5 230/400 3 8,2/4,8 27,5/18 2830/2835 0,64/0,63 70/71 - 2000 386,3 10,2 4 x 1,5 1,7
4IOM-T300 3 2,2 230 3 10,6 39,5 2815 0,70/0,70 72 - 2000/3000 436,3/450 11,65/11,9 4 x 1,5 1,7
4IOM-T300 3 2,2 400 3 6,1 39,5 2810 0,69/0,69 72 - 2000/3000 436,3/450 11,65/11,9 4 x 1,5 1,7
4IOM-T400 4 3 230 3 12,8 39,5 2830 0,81 75 - 3000 481,3 14,9 4 x 1,5 1,7
4IOM-T400 4 3 400 3 7,1 39,5 2835 0,69 75 - 3000 481,3 14,9 4 x 1,5 1,7
4IOM-T550/4IOM-T550 5,5 4 230/400 3 15,6/9,2 86/49,5 2845 0,83 76 - 5000 609,5 20,05 4 x 2 2,7
4IOM-T750/4IOM-T750 7,5 5,5 230/400 3 22,7/11,7 109/64 2825/2835 0,78/0,86 79 - 5000 699,5 24,15 4 x 2 2,7
4IOM-T1000 10 7,5 400 3 10,4 88 2840 0,81 81 - 5000 799,5 28,95 4 x 2 2,7


Pod zamówienie dostarczamy również 4" silniki chłodzone wodą od 0,37 do 7,5 kW oraz olejowe silniki 6" o mocach od 7,5 do 37 kW.
